Từ một góc nhỏ trên thân Comet đến cách người kỹ sư học nhìn những điều chưa xảy ra
Ngày nay, khi ngồi bên cửa sổ một chiếc máy bay hiện đại, ít ai để ý đến hình dạng của nó. Những góc bo tròn trông tự nhiên đến mức dường như chúng vốn phải như thế, cũng giống như vô số bán kính lượn, đường chuyển tiếp và góc bo mà người học Cơ khí vẫn gặp mỗi ngày trên bản vẽ.
Nhưng có những đường cong không chỉ được vẽ ra để đẹp.
Phía sau chúng là ứng suất, là mỏi, là những vết nứt từng âm thầm phát triển trong vật liệu; và xa hơn nữa, là một trong những bài học đắt giá nhất của buổi đầu hàng không phản lực.
Cũng cần nói ngay một điều thường được kể quá đơn giản: những chiếc de Havilland Comet không rơi chỉ vì “cửa sổ vuông”. Cách giải thích ấy dễ nhớ, nhưng nếu dừng ở đó, chúng ta sẽ nhớ hình dạng của một ô cửa mà bỏ qua câu hỏi quan trọng hơn nhiều: vì sao một kết cấu đã được tính toán, chế tạo và thử nghiệm cẩn thận vẫn có thể phá hủy sớm đến như vậy?
Đó mới là câu hỏi đáng để người làm kỹ thuật mang theo.
MỘT GIẤC MƠ CỦA KỶ NGUYÊN PHẢN LỰC

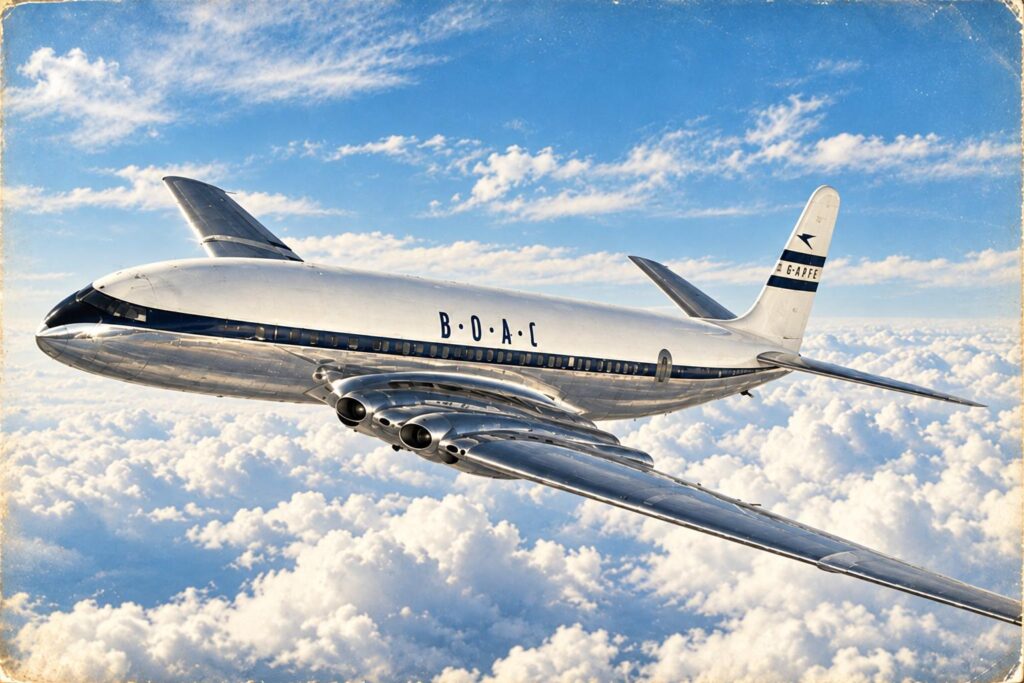

Đầu thập niên 1950, de Havilland Comet xuất hiện như hình ảnh của tương lai. Là máy bay phản lực chở khách thương mại đầu tiên trên thế giới, nó đưa hành khách lên cao hơn, nhanh hơn và êm hơn nhiều máy bay cánh quạt cùng thời. Với nước Anh, Comet không chỉ là một sản phẩm kỹ thuật mới; nó còn mang theo niềm tự hào của một quốc gia bước vào kỷ nguyên hàng không phản lực.
Những đường nét thanh thoát của chiếc máy bay ấy từng đại diện cho một niềm tin rất đẹp: con người có thể đi xa hơn nhờ trí tuệ và kỹ thuật của mình.
Nhưng chỉ vài năm sau, niềm tin ấy phải đối diện với những câu hỏi mà công nghệ của thời đại chưa trả lời đầy đủ.
Ngày 10 tháng 1 năm 1954, chiếc Comet G-ALYP của BOAC đang bay trên Địa Trung Hải thì vỡ tung trên không gần đảo Elba. Ba mươi lăm người trên máy bay thiệt mạng. Chưa đầy ba tháng sau, chiếc G-ALYY của South African Airways tiếp tục tan vỡ trên không gần Naples; thêm hai mươi mốt người không trở về.
Hai tai nạn liên tiếp đặt ngành hàng không trước một điều đáng sợ hơn cả sự đột ngột của chúng: chưa ai biết chắc vì sao một chiếc máy bay đang vận hành bình thường lại có thể mất toàn vẹn kết cấu trên không.
Tín hiệu vô tuyến từ tổ bay G-ALYP dừng lại giữa một câu nói. Sau đó là im lặng.
Phần còn lại của câu trả lời nằm dưới đáy Địa Trung Hải.
KHI VẬT LIỆU TRỞ THÀNH NHÂN CHỨNG

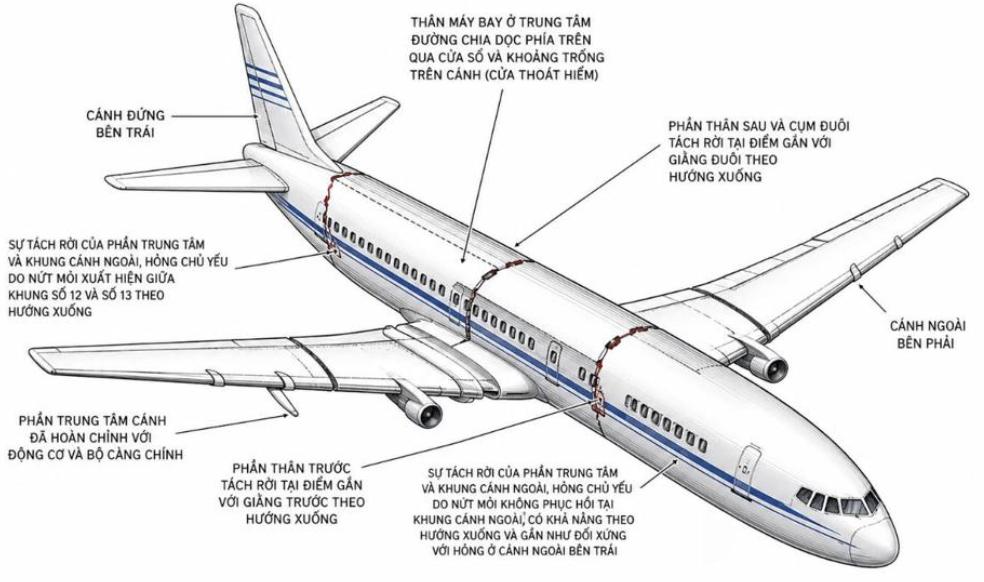

Một trong những cuộc điều tra kỹ thuật công phu nhất của thế kỷ XX bắt đầu từ những mảnh vỡ ấy. Thợ lặn xuống biển tìm từng tấm vỏ nhôm, từng đoạn khung thân, từng phần cửa và những chi tiết tưởng như không còn giá trị. Trên bờ, các kỹ sư và điều tra viên tại Royal Aircraft Establishment ở Farnborough ghép chúng lại, đối chiếu mép gãy, hướng xé, biến dạng và vị trí của từng phần kết cấu.
Họ cần biết chiếc máy bay đã phá hủy từ đâu và bằng cơ chế nào.
Bởi vật liệu sau khi hỏng tuy không còn nguyên vẹn nhưng vẫn để lại dấu vết của lịch sử chịu tải. Vết nứt có nơi khởi phát, mép gãy có hướng, biến dạng có trình tự; nếu đọc đúng, người kỹ sư có thể lần ngược từ hậu quả về nguyên nhân.
Cuộc điều tra dần đưa sự chú ý về một đặc điểm rất căn bản của Comet: thân máy bay điều áp.
Khi máy bay lên cao, áp suất khí quyển bên ngoài giảm mạnh trong khi khoang hành khách vẫn phải duy trì mức áp suất phù hợp cho con người. Chênh lệch ấy làm lớp vỏ thân máy bay chịu tải; khi máy bay hạ thấp độ cao, chênh áp giảm và tải trên thân cũng giảm theo.
Vì vậy, đối với người hành khách, một chuyến bay là hành trình từ nơi này đến nơi khác; nhưng đối với lớp vỏ kim loại, đó còn là một chu kỳ tăng – giảm tải.
Hết chuyến bay này đến chuyến bay khác, thân máy bay liên tục trải qua những chu kỳ như vậy. Nhìn ở quy mô lớn, kết cấu vẫn trở lại gần như hình dạng ban đầu. Nhưng ở những vùng có ứng suất cục bộ cao, mỗi chu kỳ đều có thể để lại những thay đổi rất nhỏ; khi sự tích lũy ấy đủ lâu, một vết nứt có thể xuất hiện rồi từng bước phát triển.
Đó là mỏi kim loại.
Người học Cơ khí gặp cơ chế ấy ở rất nhiều nơi: trục, bánh răng, lò xo, ổ lăn, kết cấu hàn, các chi tiết có rãnh, lỗ hay chỗ thay đổi tiết diện. Mỏi nguy hiểm bởi trước khi phá hủy, mọi thứ có thể vẫn trông hoàn toàn bình thường. Một chi tiết không nhất thiết phải chịu một tải cực lớn trong một lần; đôi khi nó chỉ cần chịu tải thấp hơn nhưng lặp đi lặp lại đủ lâu tại đúng nơi bất lợi nhất.
Và trên thân Comet, những nơi bất lợi ấy nằm quanh các ô khoét.
MỘT THÂN MÁY BAY TRONG BỂ NƯỚC

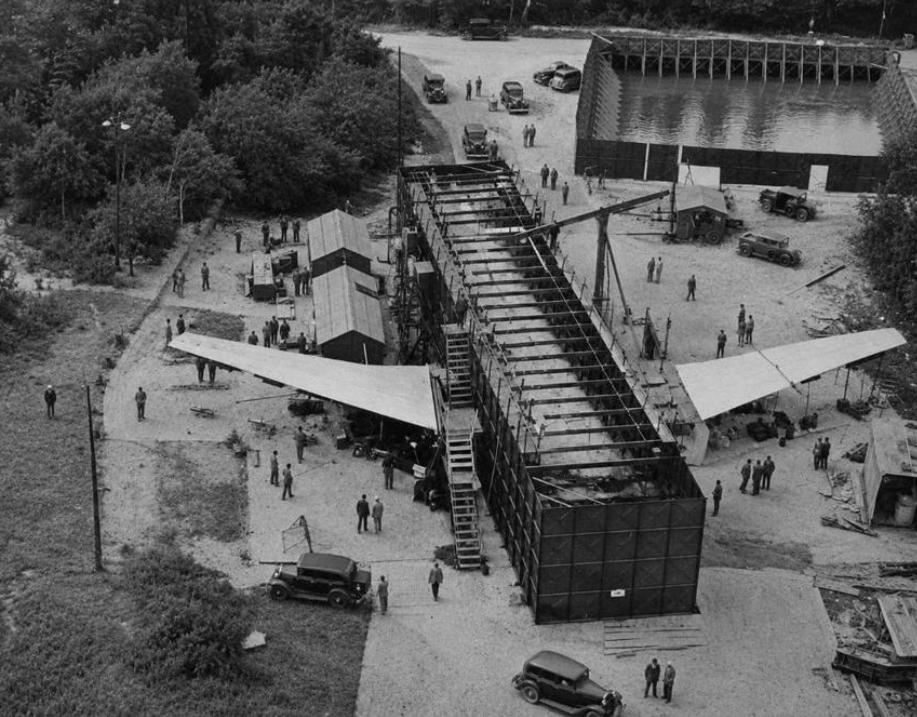

Để kiểm chứng cơ chế phá hủy, các kỹ sư thực hiện một thử nghiệm đặc biệt: gần như toàn bộ thân chiếc Comet G-ALYU được đặt trong một bể nước lớn tại Farnborough và chịu các chu kỳ tải mô phỏng quá trình tăng – giảm áp suất trong khai thác.
Việc dùng nước thay cho khí nén không phải một chi tiết tình cờ. Khí nén tích trữ nhiều năng lượng đàn hồi; nếu thân máy bay phá hủy, năng lượng ấy có thể giải phóng rất nhanh, gây thêm hư hỏng và làm mất dấu vết của quá trình phá hủy. Nước gần như không nén được, nên thử nghiệm an toàn hơn và phần kết cấu hỏng cũng được giữ gần trạng thái cần quan sát hơn.
Sau 1.830 chu kỳ thử trong bể, cộng với 1.230 chuyến bay mà chính thân máy bay này đã trải qua trước đó, kết cấu phá hủy. Vết nứt của mẫu thử được xác định khởi phát tại góc cửa thoát hiểm phía trước.
Nhưng đây cũng là điểm câu chuyện Comet thường bị kể sai khi người ta rút gọn nó thành bài học về “cửa sổ vuông”.
Ở chiếc G-ALYP gặp nạn ngoài khơi Elba, vị trí khởi phát quan trọng không phải cửa sổ hành khách mà là một ô khoét dành cho ăng-ten ADF trên nóc thân máy bay. Với G-ALYY, điểm khởi phát chính xác không được xác định chắc chắn.
Như vậy, điều cần nhìn không phải riêng một loại cửa sổ.
Điểm chung quan trọng hơn là những ô khoét trên một kết cấu vỏ mỏng chịu tải chu kỳ do điều áp.
Chính ở đây, câu chuyện hàng không trở nên rất gần với người học Cơ khí.
MỘT GÓC NHỎ CÓ THỂ LÀM GÌ?
Một tấm kim loại nguyên vẹn truyền ứng suất theo một cách. Khi khoét một lỗ trên đó, đường truyền ứng suất phải đổi hướng để đi vòng quanh phần vật liệu đã bị lấy đi. Nếu hình học chuyển tiếp êm, sự phân bố ứng suất thuận lợi hơn; nhưng nếu xuất hiện góc sắc hoặc bán kính lượn quá nhỏ, ứng suất cục bộ tại vùng ấy có thể cao hơn đáng kể so với ứng suất danh nghĩa của phần kết cấu xung quanh.
Đó là tập trung ứng suất.
Trong giáo trình, khái niệm ấy thường hiện ra dưới dạng một hệ số. Ngoài đời, nó có thể quyết định nơi một vết nứt bắt đầu.
Một vai trục thay đổi đường kính đột ngột, chân ren, rãnh then, lỗ khoan, mép rãnh, mối hàn hay một ô khoét trên tấm vỏ đều làm đường truyền ứng suất thay đổi. Dưới một lần tải, chi tiết có thể chưa gặp vấn đề; nhưng khi tải lặp lại hàng nghìn, hàng vạn lần, vùng ứng suất cục bộ cao trở thành nơi đặc biệt nhạy cảm với sự khởi phát mỏi.
Điều đáng suy nghĩ là G-ALYP mới trải qua khoảng 1.290 chuyến bay, còn G-ALYY khoảng 900 chuyến, trong khi tuổi thọ thiết kế được kỳ vọng vào khoảng 10.000 chu kỳ. Chúng phá hủy sớm hơn rất nhiều so với điều người ta tin rằng chúng có thể chịu được.
Với người làm Cơ khí, câu chuyện ấy làm cho một chi tiết rất quen trên bản vẽ bỗng mang nghĩa khác. Một bán kính lượn có thể chỉ chiếm vài milimét, nhưng nó nằm đúng nơi lực phải đổi đường; vì thế, giá trị của nó không nằm ở kích thước lớn hay nhỏ mà ở ảnh hưởng của nó đến trạng thái ứng suất và tuổi thọ mỏi của chi tiết.
Khi một sinh viên hỏi: “Bán kính này lấy bao nhiêu?”, câu hỏi ấy chưa nên dừng ở con số.
Điều đáng hỏi tiếp là: nếu bán kính này nhỏ hơn, ứng suất sẽ thay đổi thế nào và vết nứt có thể bắt đầu ở đâu?
Đó là lúc một nét vẽ bắt đầu trở thành tư duy thiết kế.
Nhưng tập trung ứng suất và mỏi mới chỉ là tầng đầu tiên của bài học Comet.
KHI CHÍNH PHÉP THỬ LÀM THAY ĐỔI CÂU TRẢ LỜI
De Havilland không hề bỏ qua thử nghiệm. Trái lại, trước các tai nạn, hãng đã chủ động thử thân máy bay ở mức áp suất tới khoảng hai lần áp suất làm việc, cao hơn đáng kể yêu cầu chứng nhận khi đó.
Nhìn theo logic thông thường, đó là một lựa chọn rất thận trọng: nếu kết cấu chịu được mức tải khắc nghiệt hơn điều kiện vận hành, người thiết kế có thêm lý do để tin rằng nó an toàn.
Nhưng vật liệu có lịch sử.
Khi thân máy bay được đưa lên mức áp suất rất cao, tại những vùng tập trung ứng suất quanh các ô khoét có thể xuất hiện biến dạng dẻo cục bộ. Quá trình này tạo ứng suất dư nén và làm biến cứng vật liệu ở chính vùng nhạy cảm, từ đó cải thiện khả năng chống mỏi cục bộ của mẫu đã trải qua phép thử.
Nghịch lý nằm ở đó: phép thử nhằm chứng minh độ an toàn đã làm thay đổi chính mẫu thử theo hướng có thể khiến nó bền mỏi hơn, và vì thế che bớt điểm yếu mà người ta muốn tìm.
Đây có lẽ là tầng bài học ít được nhắc đến hơn “cửa sổ vuông”, nhưng lại đặc biệt đáng nhớ với người làm nghiên cứu.
Một mẫu thử không phải vật không có quá khứ. Nếu nó từng chịu quá tải, biến dạng dẻo, gia nhiệt, gia công, rung động hoặc một chương trình tải khác, trạng thái của nó đã thay đổi. Ứng suất dư có thể khác, độ cứng có thể khác, tổ chức và lịch sử khuyết tật cũng có thể khác.
Vì thế, khi đọc một kết quả thí nghiệm, ngoài những câu hỏi quen thuộc về thiết bị đo, sai số hay phương pháp xử lý số liệu, còn một câu hỏi tưởng rất đơn giản nhưng không thể bỏ qua:
Mẫu này đã trải qua những gì trước khi ta đo nó?
Lịch sử của mẫu là một phần của kết quả.
Đó là điều Comet nhắc người làm khoa học: không chỉ phải biết nghi ngờ một kết quả xấu; đôi khi còn phải đủ tỉnh táo để nghi ngờ cả một kết quả quá đẹp.
TỪ “KHÔNG ĐƯỢC NỨT” ĐẾN “NẾU NỨT THÌ SAO?”
Câu chuyện Comet còn dẫn đến một thay đổi sâu hơn trong cách nhìn về an toàn kết cấu.
Trong cách tiếp cận safe-life (thiết kế theo tuổi thọ an toàn), người kỹ sư xác lập một tuổi thọ mà trong đó chi tiết hoặc kết cấu được kỳ vọng làm việc an toàn nếu các điều kiện thiết kế, chế tạo và khai thác được đáp ứng. Với fail-safe (thiết kế an toàn khi có hỏng hóc), người thiết kế chấp nhận khả năng một bộ phận có thể hỏng, nhưng yêu cầu hệ thống vẫn còn khả năng mang tải hoặc có đường truyền lực dự phòng để hỏng hóc cục bộ không lập tức kéo theo phá hủy toàn bộ.
Tư duy damage tolerance (thiết kế chịu hư hỏng hoặc chịu hư hỏng có kiểm soát) đi thêm một bước thực tế hơn: vết nứt có thể tồn tại; vậy phải thiết kế và tổ chức kiểm tra như thế nào để nó phát triển đủ chậm, có thể được phát hiện đủ sớm và không đạt kích thước nguy hiểm trước lần kiểm tra tiếp theo?
Đó là một chuyển dịch rất đáng suy nghĩ.
Từ niềm tin “vết nứt sẽ không xuất hiện”, người kỹ sư học cách đặt câu hỏi trưởng thành hơn:
“Nếu vết nứt xuất hiện, điều gì sẽ xảy ra tiếp theo?”
Câu hỏi ấy không làm thiết kế kém tự tin hơn. Nó làm thiết kế có trách nhiệm hơn, bởi an toàn không còn chỉ được hiểu là cố tạo ra một kết cấu không bao giờ hỏng, mà còn là khả năng nhận biết, giới hạn và kiểm soát hư hỏng trước khi nó vượt khỏi tầm kiểm soát.
Đó cũng là một bài học rất gần với Cơ khí. Một trục có thể được tính bền, một bánh răng có thể đạt ứng suất cho phép, một mối hàn có thể đủ chiều dày, nhưng chữ “đạt” chưa phải lúc nào cũng là dấu chấm hết. Người kỹ sư còn phải biết nơi nào dễ hỏng nhất, cơ chế nào có thể khởi phát hư hỏng, dấu hiệu nào cần được kiểm tra và còn bao nhiêu thời gian để hành động nếu một khuyết tật đã xuất hiện.
Không phải để sợ hỏng.
Mà để không bị bất ngờ khi hỏng hóc bắt đầu.
TỪ MẢNH VỠ TRỞ LẠI BẢN VẼ
Sau các tai nạn và quá trình điều tra, nhiều kết quả liên quan đến Comet được chia sẻ với cộng đồng hàng không. Những điều tìm thấy từ các mảnh vỡ dưới đáy biển, từ thân máy bay được ghép lại ở Farnborough và từ bể thử áp suất không chỉ còn là câu chuyện của một hãng chế tạo.
Chúng trở thành tri thức chung.
Đó có lẽ là cách kỹ thuật có trách nhiệm nhất trước một thất bại đã xảy ra. Không phép tính nào có thể đưa những người đã mất trở lại, nhưng việc tìm đến tận cùng cơ chế phá hủy, nhận ra giới hạn của cách tính và cách thử cũ, rồi trao bài học ấy cho những người thiết kế sau này có thể ngăn cùng một sai lầm phải được trả giá thêm lần nữa.
Ở nghĩa đó, những mảnh vỡ của Comet không chỉ được kéo lên khỏi Địa Trung Hải.
Chúng được đưa trở lại vào bản vẽ.
Từ đó, một bán kính lượn không còn chỉ là con số đặt cạnh một cung tròn; một ô khoét không chỉ là phần vật liệu phải bỏ đi để tạo chỗ cho cửa hay thiết bị; một chu kỳ kiểm tra không còn chỉ là lịch bảo dưỡng. Phía sau chúng là những câu hỏi về ứng suất, mỏi, vết nứt và khả năng một kết cấu tiếp tục làm việc an toàn khi thực tế không diễn ra hoàn toàn giống những gì ta từng giả định.
Đối với người học Cơ khí, có lẽ không cần biến Comet thành một bài học quá lớn. Chỉ cần sau khi đọc câu chuyện này, mỗi lần nhìn một góc bo ở vai trục, một rãnh then, một mối hàn hay một vùng ứng suất cao trên màn hình mô phỏng, ta chịu dừng lại thêm một chút và hỏi:
Tại sao nơi này lại được thiết kế như thế?
Và nếu kết quả đang nói rằng mọi thứ đều an toàn:
Còn điều gì mình chưa nhìn thấy?
BÀI HỌC KHÔNG NẰM Ở CỬA SỔ
Hơn bảy thập niên đã trôi qua kể từ những tai nạn của Comet. Máy bay hôm nay khác rất xa thế hệ phản lực đầu tiên; vật liệu, phương pháp tính, thử nghiệm, kiểm tra và triết lý bảo đảm an toàn cũng đã tiến những bước dài.
Những ô cửa đã được bo tròn.
Nhưng nếu bài học còn lại chỉ là “đừng làm cửa sổ vuông”, chúng ta vẫn chưa đi đến tận cùng câu chuyện.
Bài học nằm trong cách người kỹ sư nhìn một góc nhỏ mà nghĩ tới đường truyền ứng suất phía sau nó; nhìn một mẫu thử và nhớ rằng vật liệu có lịch sử; nhìn một con số tuổi thọ mà vẫn nghĩ đến vết nứt chưa được phát hiện; và sau khi đã tính, đã thử, đã kiểm tra, vẫn giữ cho mình đủ khiêm nhường để hỏi liệu còn điều gì nằm ngoài giả thiết.
Đó cũng là phần rất đẹp của nghề Cơ khí. Người kỹ sư không chỉ được rèn để làm ra những chi tiết đủ bền, mà còn để nhận ra nơi chúng có thể yếu đi; không chỉ học cách chứng minh một thiết kế đúng, mà còn học cách tìm xem nó có thể sai ở đâu.
Vì thế, những đường cong trên cửa sổ máy bay chỉ là dấu vết dễ nhìn thấy nhất của câu chuyện Comet.
Điều còn lại sâu hơn nằm ở cách tư duy kỹ thuật đã học rời khỏi những “góc nhọn” của sự chủ quan.
Và có lẽ đó mới là điều đáng truyền lại trong mỗi lò rèn đào tạo kỹ sư:
biết nhìn thật kỹ một điều rất nhỏ, trước khi nó kịp trở thành một điều quá lớn.
TÀI LIỆU THAM KHẢO
[1] “De Havilland Comet”, Wikipedia. https://en.wikipedia.org/wiki/De_Havilland_Comet.
[2] “BOAC Flight 781”, Wikipedia. https://en.wikipedia.org/wiki/BOAC_Flight_781.
[3] “South African Airways Flight 201”, Wikipedia. https://en.wikipedia.org/wiki/South_African_Airways_Flight_201.
[4] Ministry of Transport and Civil Aviation, C.A.P. 127: Report of the Court of Inquiry into the Accidents to Comet G-ALYP on 10th January 1954 and Comet G-ALYY on 8th April 1954, Her Majesty’s Stationery Office, London, 1955.
https://asn.flightsafety.org/reports/1954/19540408_COMT_G-ALYY.pdf.
[5] Federal Aviation Administration (FAA), Lessons Learned from Civil Aviation Accidents: “De Havilland DH-106 Comet 1”.
https://www.faa.gov/lessons_learned/transport_airplane/accidents/G-ALYV.
[6] “Common Comet Misconceptions and Collaborative Contribution to Safety”, Aerossurance, 2020. https://aerossurance.com/safety-management/comet-misconceptions/.
[7] P. A. Withey, “Fatigue failure of the de Havilland Comet I”, Engineering Failure Analysis, vol. 4, no. 2, pp. 147-154, 1997.
